● 功能描述
1.高科技感全新外观设计，集成配套工具，集成数字实训软件平台，大幅提高教学效果；
2.启动发动机可直观了解发动机各系统的运行参数状态；
3.操作台面板喷绘彩色原理图，加装双向检测端子，原车诊断座；
4.可开展电阻、电压、频率、脉宽、占空比、示波和导通性测试；
5.可实时显示发动机转速、喷油压力、进气歧管压力等参数变化；
6.支持汽车诊断仪检测。
● 教学及实训项目
1.电控发动机电控系统组成；
2.燃油供给系统电子元件的原理、信号测量等；
3.点火系统电子元件的原理、信号测量等；
4.怠速系统电子元件的原理、信号测量等；
5.进排气系统电子元件的原理、信号测量等；
6.发动机综合故障分析及数据分析；
7.燃油系统压力的测量；
8.发动机真空度的测量；
9.汽车诊断仪对电控发动机电控系统的数据提取及分析。

● 产品组成

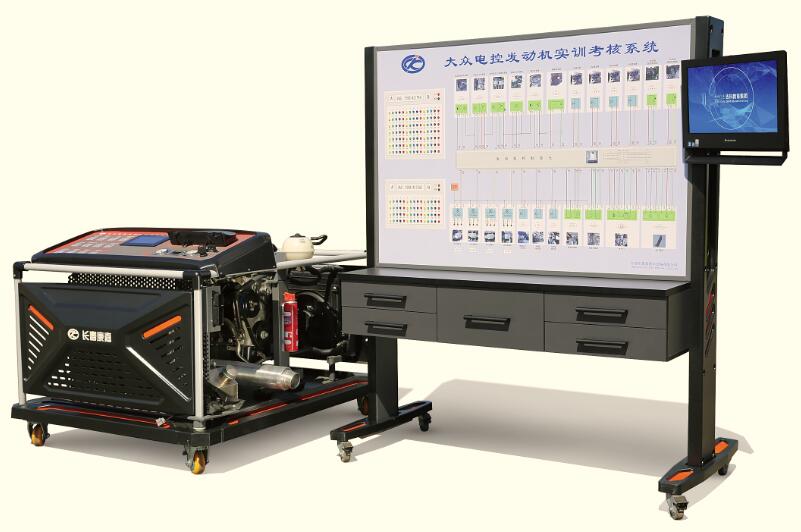

发动机总成及电控系统、示教板、诊断演示一体机、配套检测
工具仪器、数字实训软件等。
● 产品规格
1.台架尺寸：1500mm×1300mm×1100mm(长×宽×高)
2.示教板尺寸：1400mm×600mm×1700mm(长×宽×高)
3.工作电源：DC12V
4.燃油标号：97#
5.重量：台架200kg、示教板80kg
