● 功能描述
1.启动发动机可直观了解发动机各系统的运行参数状态；
2.操作台面板喷绘彩色原理图，加装双向检测端子、原车诊断座；
3.可开展电阻、电压、频率、脉宽、占空比、示波和导通性测试；
4.可实时显示发动机转速、喷油压力、进气歧管压力等参数变化；
5.支持汽车诊断仪检测。
● 教学及实训项目
1.电控发动机电控系统组成；
2.燃油供给系统电子元件的原理、信号测量等；
3.点火系统电子元件的原理、信号测量等；
4.怠速系统电子元件的原理、信号测量等；
5.进排气系统电子元件的原理、信号测量等；
6.发动机综合故障分析及数据分析；
7.燃油系统压力的测量；
8.发动机真空度的测量；
9.汽车诊断仪对电控发动机电控系统的数据提取及分析。

● 产品组成

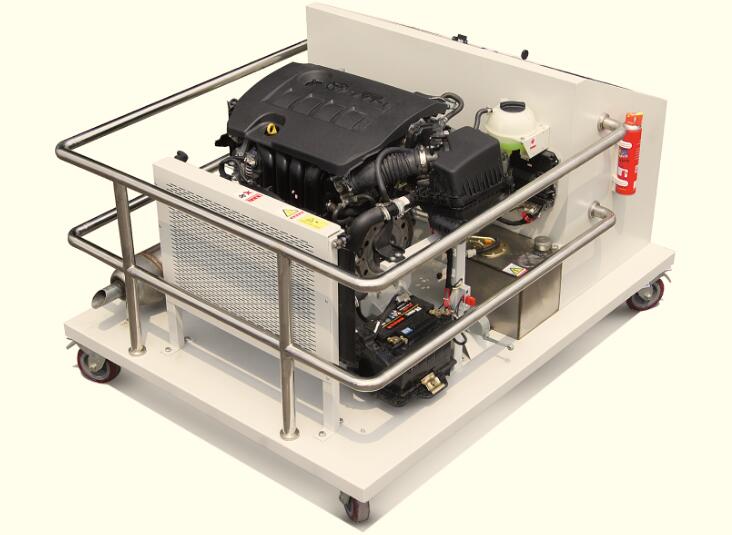

卡罗拉发动机总成、电子控制单元、仪表等。
● 产品规格
外形尺寸：长宽高 1700mm×1300mm×900mm
