● 功能描述
1.气压制动系统部件按原车的基本位置排布，充分展示气压制动系统的结构和工作原理；
2.具有实际制动演示功能，可动态演示制动系统的工作过程和操作方法；
3.压力表分别显示制动系统各管路的实际压力，方便学生理解制动过程中气压的变化和制动气压的分配情况；
4.彩色的部件剖面增强结构间的层次感。
● 教学及实训项目
1.气压制动系统机构整体的认知；
2.气压调节阀作用的认知和实训；
3.制动控制阀作用的认知和实训；
4.前左右制动气室作用的认知和实训；
5.后左右制动气室作用的认知和实训；
6.驻车制动控制阀作用的认知和实训；
7.制动蹄片与制动鼓间隙的测量与调整实训；
8.制动蹄片的拆装实训。


● 产品组成

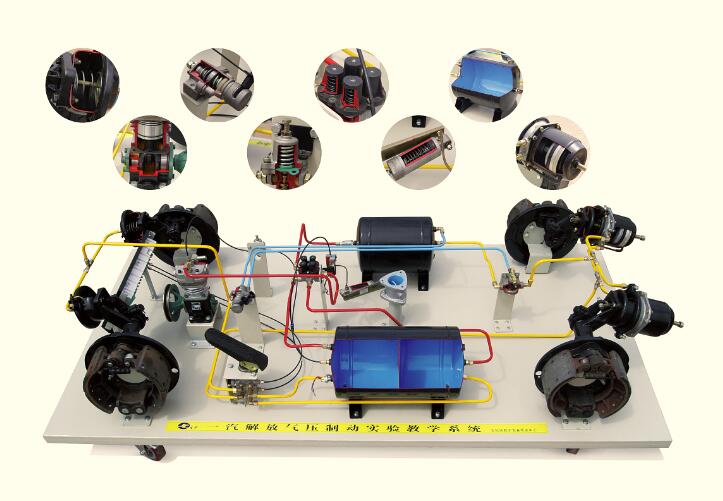

解放汽车气压制动系统部件空气压缩机、气压调节阀、驻车制动控制阀等。
● 产品规格
外形尺寸：长宽高 2500mm×1250mm×100mm
