● 功能描述
1.在原厂电子动力转向系统基础上，配备各相关辅助控制系统，各传感器、执行器齐全有效，适合做电子动力转向系统各种工况实验；
2.有助力与无助力的对比实验；
3.彩色系统部件组成结构图和电路工作原理图，在相关的测量点设置外接式的检测端子，方便学员对照实物认识电路及电控原理，并直接在面板上作相关电路的电压、阻值、电流、频率等信号参数测量分析实训；
4.LED灯显示助力电机及其它执行器的工作情况，故障灯显示系统故障码；
5.通过诊断座可读取故障码、消除故障码等自诊断功能。
● 教学及实训项目
1.电子转向系统的认知；    2.电子转向系统元件的认知；
3.电路及电控原理的认知；    4.前轮定位调整实训；
5.有助力与无助力的对比实验；    6.自诊断功能。

● 产品组成

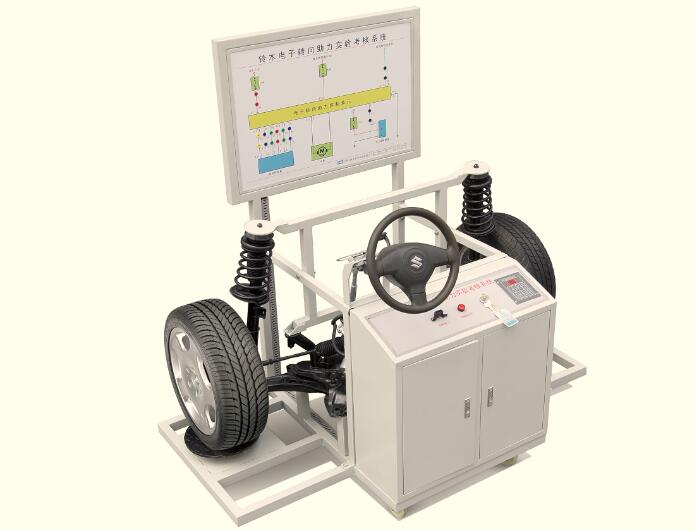

日本铃木悬架及转向系统部件，动力转向控制单元、诊断座、前悬挂系统、方向机总成、方向柱、方向盘、轮胎等。
● 产品规格
外形尺寸：长宽高1900mm×800mm×1800mm
